Ручний контейнер для вина

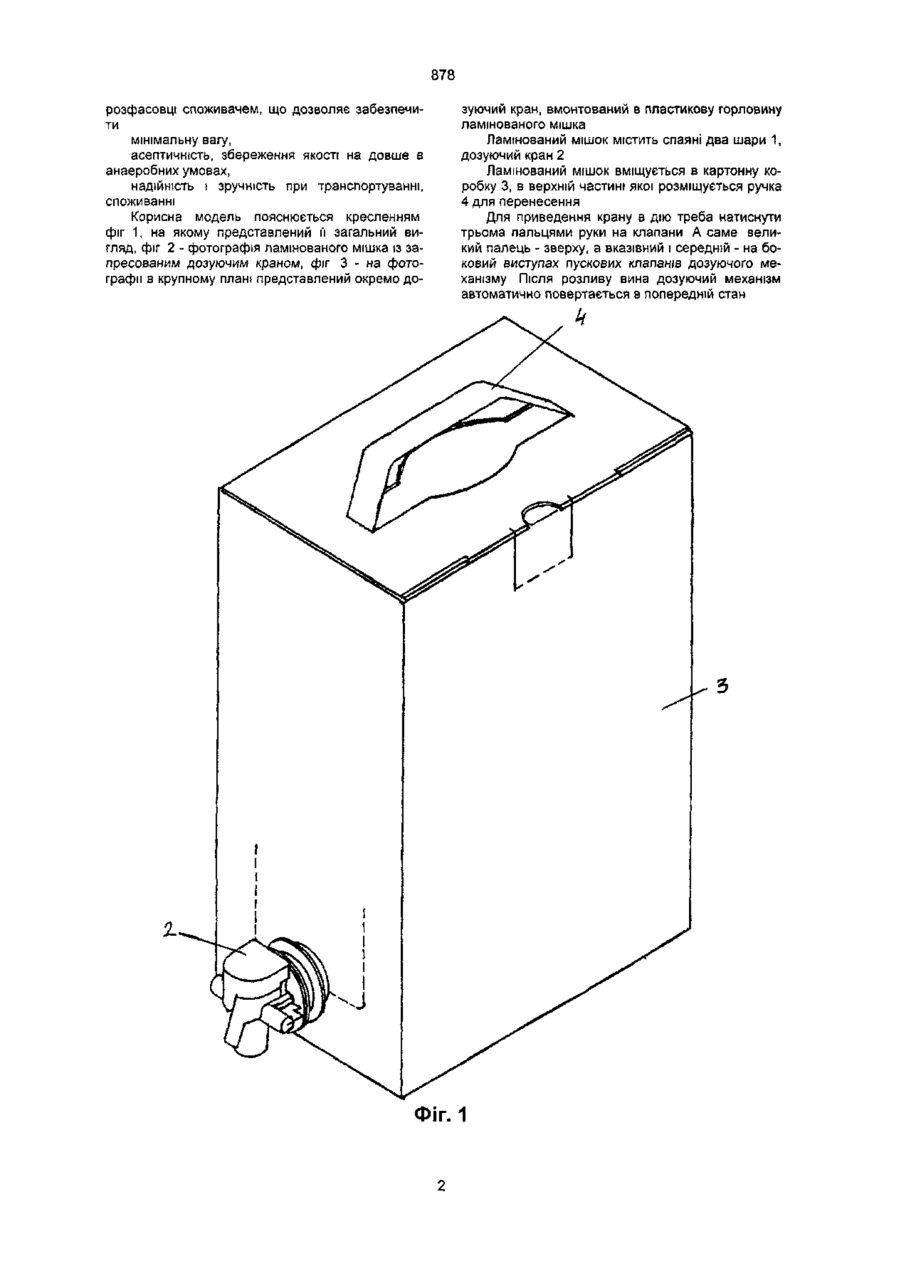

Ручний контейнер для вина, що містить ламінований мішок, який виконаний з двох термоспаяних шарів матеріалу, внутрішнього шару з прозорої поліетиленової плівки і зовнішнього шару з фольги алюмінієвої, дозуючий кран, що термоспаяний і запресований із ламінованим мішком, при цьому ламінований мішок вкладений в шестигранну картонну коробку із перфорованим отвором для дозуючого крана. Корисна модель відноситься до харчової продо мисловості, а саме, - до тари для розф; розфасовки в но-продукцій В основу корисної моделі поставлено задачу створення такого ручного контейнера для вина, який шляхом двох герметично термоспаяних шарів різної плівки та клапана з дозуючим краном забезпечив би свіжість І якість вина на весь період його споживання. Поставлена задача рішається тим, що ручний контейнер для вина, що містить ламінований мішок, який виконаний з двох термоспаяних шарів, внутрішнього шару з прозорої поліетиленової плівки і зовнішнього шару з фольги алюмінієвої, дозуючий кран, що термоспаяний і запресований із ламінованим мішком, при цьому ламінований мішок вкладений в шестигранну картонну коробку із перфорованим отвором для дозуючого крана. В конструктивному плані корисна модель представляє собою запаяний з чотирьох боків плоский прямокутний пакет, виготовлений методом термоспаювання двох шарів, двопрошаркові плівки. Одна з плівок, внутрішня, із прозорої поліетиленової плівки, а друга, зовнішня, металізована, а саме, - з фольги алюмінієвої. Вказані шари з 4-х боків з'єднані методом термоспайки. Таким термоспаюванням досягається асептичність та висока міцність тари при мінімальній її вазі В конструкцію корисної моделі входять: двопрошаркові плівки, одна з яких внутрішня, а друга металізована, зокрема, з фольги алюмінієвої, вказані шари з 4-х боків з'єднані методом термоспайки; заварена методом термоспаювання горловина для вакуумування і наповнення мішка винопродукцією; клапан із дозуючим краном-пробкою, який пісі запр ля напошюипя мішка вином запресовується за допомогою автомата; горловина, клапан і дозуючий кран-пробка виконані із харчового полімерного матеріалу. Ламінований мішок наповнений вином, який загерметизований краном-кришкою, вкладено в шестигранну картонну коробку з рекламним оформленням продукції. На боковій грані коробки нанесені перфоровані позначки для виїмки кранапробки, яка несе функцію розливу вина безпосередньо споживачем. Герметичність наповнювання ламінованого мішка із попереднім його вакуумуванням, дозуючим автоматом, забезпечує запресований в мішок клапан із краном-кришкою. Надійна герметичність даної системи зберігає свіжість і якість вина на весь період споживання, тому як конфігурація крана пробки передбачає анаеробну розфасовку, що виключає контакт із повітрям, і, власне, зайве окислення вина. Ламінований мішок з запресованим дозуючим краном-пробкою. Незаперечною перевагою такого виду упаковки є також компактність, надійність і зручність в користуванні. В технологію використання даної асептичної упаковки (ламінованого мішка) закладені традиції прадавнини - зберігати і перевозити вино в бурдюках (міхах), в яких напої довше зберігали свої властивості. Новизною конструкції моделі служить: термоспаяні два шари: внутрішній - із прозорої поліетиленової плівки і зовнішній - з металізованої плівки, а саме, - з фольги алюмінієвої; запресований в ламінований мішок дозуючий кран-пробка, що створює анаеробні умови при 00 00 о> 878 розфасовці споживачем, що дозволяє забезпечити мінімальну вагу, асептичність, збереження якості на довше в анаеробних умовах, надійність і зручність при транспортуванні, споживанні Корисна модель пояснюється кресленням фіг 1, на якому представлений п загальний вигляд, фіг 2 - фотографія ламінованого мішка із запресованим дозуючим краном, фіг 3 - на фотографи в крупному плані представлений окремо до зуючий кран, вмонтований в пластикову горловину ламінованого мішка Ламінований мішок містить спаяні два шари 1, дозуючий кран 2 Ламінований мішок вміщується в картонну коробку 3, в верхній частині якої розміщується ручка 4 для перенесення Для приведення крану в дію треба натиснути трьома пальцями руки на клапани А саме великий палець - зверху, а вказівний і середній - на боковий виступах пускових клапанш дозуючого механізму Після розливу вина дозуючий механізм автоматично повертається в попередній стан ФІГ. 1 8Z8 878 Фіг. З ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписанододруку J6.ff2001 p. Формат60x84\/а Обсяг & 3 г обл.-вид. арк. Тираж 50 прим. Зам. бо/9 УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
