C21D 1/00 — Загальні способи або пристрої для термообробки, наприклад відпалу, загартування або відпустки

Номер патенту: 64796

Опубліковано: 25.11.2011

Автори: Малінов Леонід Соломонович, Солідор Наталя Аркадіївна, Мілентьєв Вадим Олександрович, Карауланов Олег Вікторович

МПК: C21D 1/00

Мітки: спосіб, плит, сталі, бронефутерувальних, термообробки

Формула / Реферат:

Спосіб термообробки сталі для бронефутерувальних плит, що включає гартування і відпуск, який відрізняється тим, що гартування проводять при температурі від 890 до 960 ° С, а відпуск після гартування проводять при температурі від 195 до 255 °C.

Номер патенту: 96557

Опубліковано: 10.11.2011

Автори: Бадіян Євген Юхимович, Тонкопряд Алла Григорівна, Шеховцов Олег Валерійович, Шурінов Роман Володимирович

МПК: C21D 1/18, C21D 1/00, C21D 1/78 ...

Мітки: виробів, обробки, термічної, сталевих, спосіб, вакуумної

Формула / Реферат:

1. Спосіб вакуумної термічної обробки сталевих виробів, який включає розміщення сталевих виробів у вакуумній печі, герметизацію та її вакуумування, нагрівання до температури загартування у вакуумній печі, витримку при температурі загартування, охолодження з регламентованою швидкістю до регламентованої температури, відпуск і вивантаження сталевих виробів, який відрізняється тим, що вакуумна піч містить верхню камеру, що є нагрівальною...

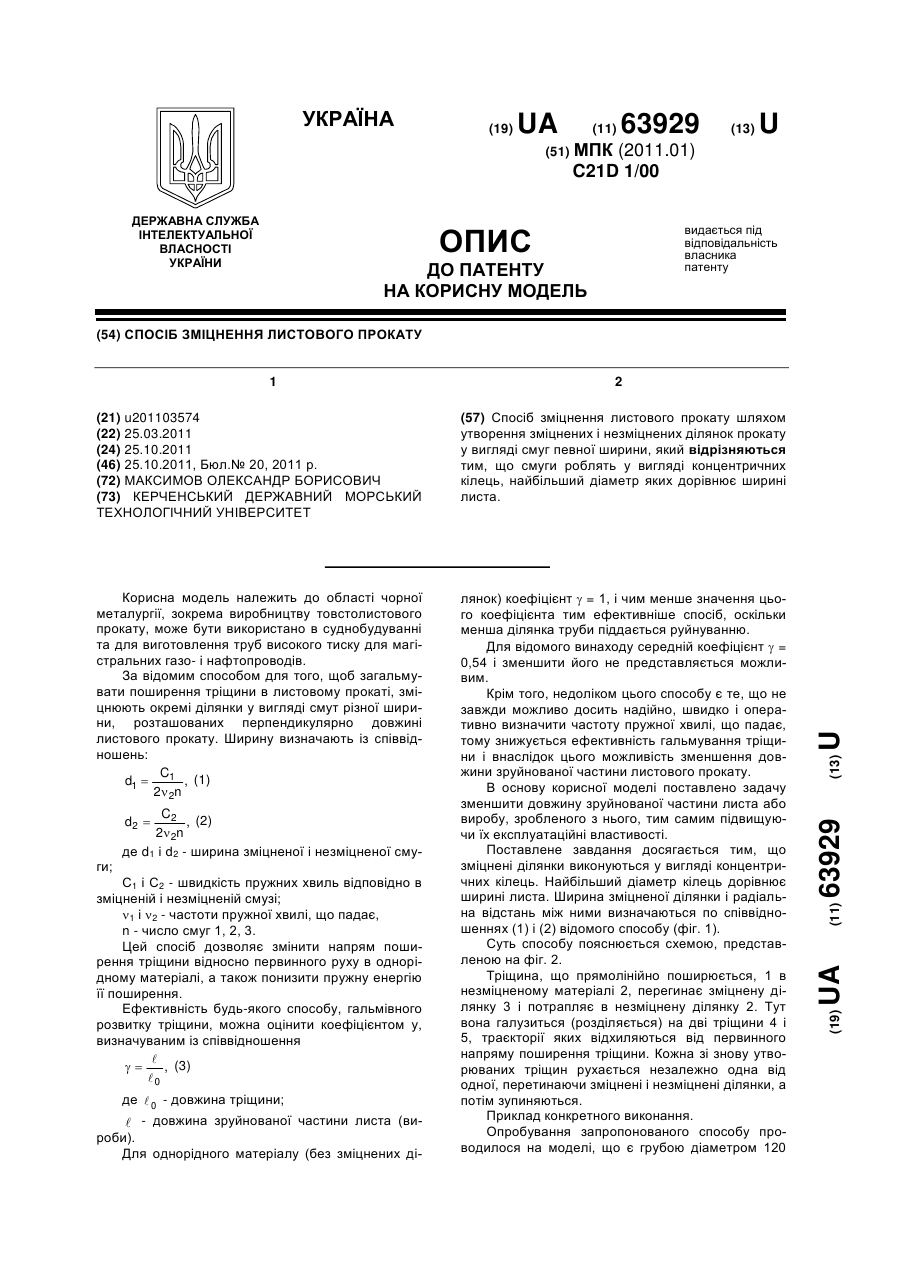

Номер патенту: 63929

Опубліковано: 25.10.2011

Автор: Максимов Олександр Борисович

МПК: C21D 1/00

Мітки: листового, спосіб, прокату, зміцнення

Формула / Реферат:

Спосіб зміцнення листового прокату шляхом утворення зміцнених і незміцнених ділянок прокату у вигляді смуг певної ширини, який відрізняються тим, що смуги роблять у вигляді концентричних кілець, найбільший діаметр яких дорівнює ширині листа.

Номер патенту: 96097

Опубліковано: 26.09.2011

Автори: Зінченко Юрій Анатолійович, Шалімов Сергій Якович, Шахпазов Євгєній Хрістофоровіч, Володарський Володимир Васильович, Ганошенко Ігор Володимирович, Гоман Сергій Володимирович, Курпе Олександр Геннадійович, Лівшиц Дмітрій Арнольдовіч, Койфман Олександр Анатолійович, Лоскутов Олександр Юрійович, Матросов Юрій Івановіч, Кумуржи Євген Володимирович

МПК: B23K 9/00, B21C 37/08, B21B 1/22 ...

Мітки: магістральних, труб, двошовних, високоміцних, виробництва, електрозварних, діаметра, спосіб, трубопроводів, великого, сталевих

Формула / Реферат:

1. Спосіб виробництва сталевих високоміцних електрозварних двошовних труб великого діаметра для магістральних трубопроводів, що включає виготовлення сталевого сляба шляхом виплавки сталі в конвертері з подальшою її позапічною обробкою і розливанням на машині безперервного лиття заготовок, аустенізацію сляба і його подальшу багатостадійну прокатку на реверсивному стані у товстий лист, попередню підготовку товстого листа для подальшого трубної...

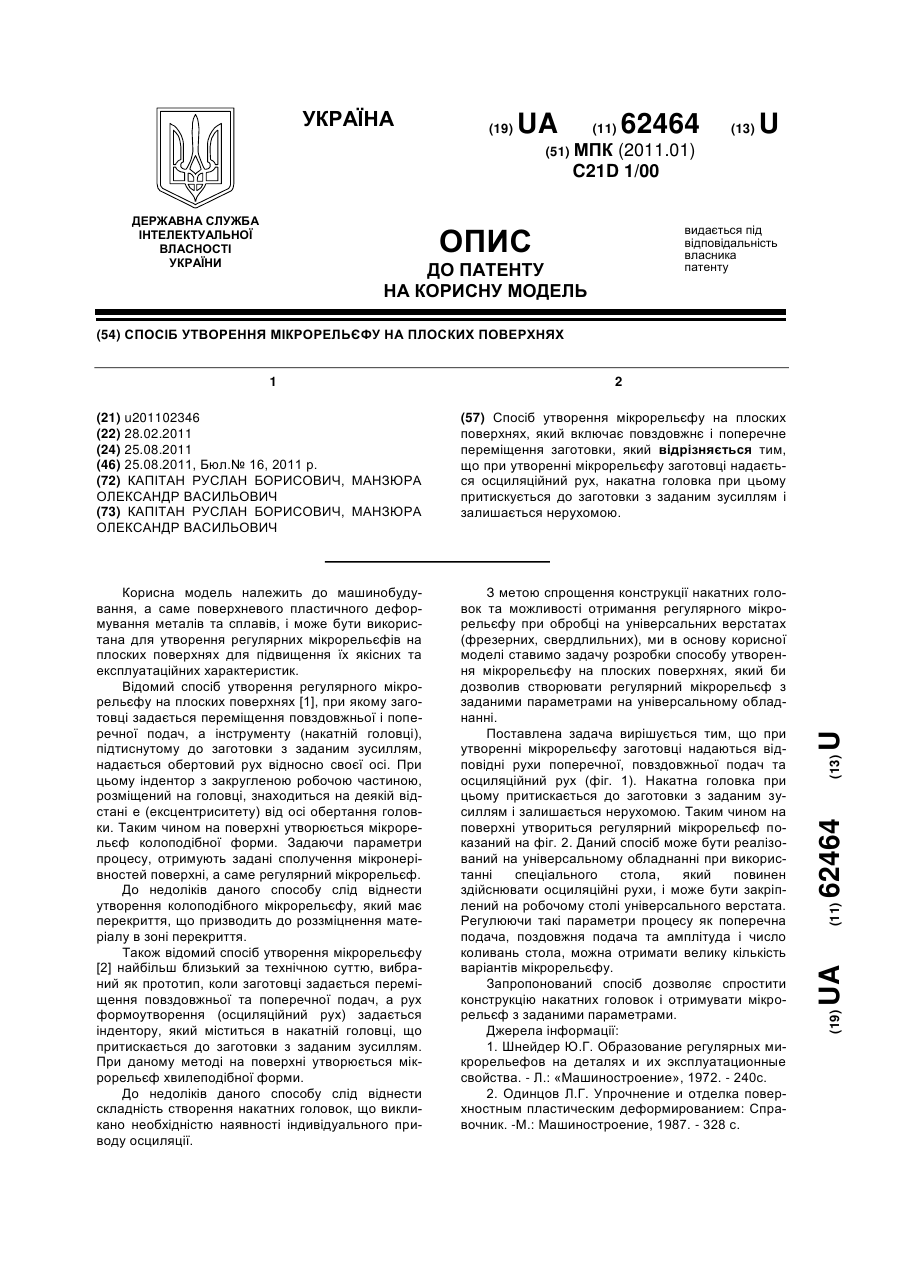

Номер патенту: 62464

Опубліковано: 25.08.2011

Автори: Капітан Руслан Борисович, Манзюра Олександр Васильович

МПК: C21D 1/00

Мітки: спосіб, утворення, мікрорельєфу, поверхнях, плоских

Формула / Реферат:

Спосіб утворення мікрорельєфу на плоских поверхнях, який включає повздовжнє і поперечне переміщення заготовки, який відрізняється тим, що при утворенні мікрорельєфу заготовці надається осциляційний рух, накатна головка при цьому притискується до заготовки з заданим зусиллям і залишається нерухомою.

Номер патенту: 59879

Опубліковано: 10.06.2011

Автор: Александров Борис Іванович

МПК: C21D 9/34, C21D 1/00

Мітки: термічної, пристрій, коліс, обробки

Формула / Реферат:

Пристрій для термічної обробки коліс, що містить електродвигун, варіатор, задню бабку, встановлені на станинах, гартівний бак з регулятором рівня води і спреєри, який відрізняється тим, що він має три спреєри, виконані у вигляді рядів сопел з кроком 10 мм уздовж ширини обода колеса і вихідним отвором 4 мм з подачею води під високим тиском, направленим по дотичній до кола колеса для видалення пароповітряної подушки, що утворюється, і...

Номер патенту: 55999

Опубліковано: 27.12.2010

Автори: Стуценко Микола Валентинович, Зубащєнко Вячєслав Міхайловіч

МПК: B21J 17/00, C21D 1/00, C21D 9/00 ...

Мітки: субсол, обробки, керамічних, піч, виробів, термічної, камерна, трансформується

Формула / Реферат:

1. Камерна піч, що трансформується, для термічної обробки керамічних виробів, що містить металевий корпус, виконаний складеним у вигляді окремих секцій і рознімним у горизонтальній площині із внутрішньою футерівкою, що має торцеві прорізи для завантаження і вивантаження виробів з футерованими заслінками, подину з жароміцного матеріалу, систему опалення, що диференціюється, а також стіни і звід, яка відрізняється тим, що футерівка стін і...

Номер патенту: 54507

Опубліковано: 10.11.2010

Автори: Ганошенко Ігор Володимирович, Шахпазов Євгєній Хрістофоровіч, Матросов Юрій Івановіч, Гоман Сергій Володимирович, Койфман Олександр Анатолійович, Курпе Олександр Геннадійович, Кумуржи Євген Володимирович, Трет'яков Олександр Борисович, Очеретін Віктор Миколайович, Лівшиц Дмітрій Арнольдовіч, Володарський Володимир Васильович

МПК: C21D 3/00, C21D 1/00

Мітки: багатостадійної, обробки, методом, термодифузної, прокату, спосіб, виробництва

Формула / Реферат:

1. Спосіб виробництва прокату методом багатостадійної термодифузної обробки, що включає безперервне розливання сталі, нагрівання безперервнолитих слябів під прокатку, прокатку на реверсивному стані і подальше багатостадійне охолоджування отриманого прокату, який відрізняється тим, що прокат виробляють із сталі наступного хімічного складу, мас. %: вуглець 0,04¸0,70 марганець ...

Номер патенту: 54506

Опубліковано: 10.11.2010

Автори: Лівшиц Дмітрій Арнольдовіч, Володарський Володимир Васильович, Трет'яков Олександр Борисович, Кумуржи Євген Володимирович, Очеретін Віктор Миколайович, Матросов Юрій Івановіч, Курпе Олександр Геннадійович, Шахпазов Євгєній Хрістофоровіч, Ганошенко Ігор Володимирович, Койфман Олександр Анатолійович, Гоман Сергій Володимирович

МПК: C21D 1/00, C21D 3/00

Мітки: термодифузної, методом, обробки, прокату, багатостадійної, спосіб, виробництва

Формула / Реферат:

1. Спосіб виробництва прокату методом багатостадійної термодифузної обробки, що включає безперервне розливання сталі, нагрівання безперервнолитих слябів під прокатку, прокатку на реверсивному стані і подальше багатостадійне охолоджування отриманого прокату, який відрізняється тим, що прокат виробляють із сталі наступного хімічного складу, мас. %: вуглець 0,04÷0,70 марганець ...

Номер патенту: 54343

Опубліковано: 10.11.2010

Автори: Ганошенко Ігор Володимирович, Лівшиц Дмітрій Арнольдовіч, Кумуржи Євген Володимирович, Шахпазов Євгєній Хрістофоровіч, Багмет Олег Олександрович, Курпе Олександр Геннадійович, Матросов Юрій Івановіч, Володарський Володимир Васильович, Койфман Олександр Анатолійович, Гоман Сергій Володимирович, Трет'яков Олександр Борисович

МПК: C21D 1/00, C22C 38/00, B21B 1/22 ...

Мітки: прокату, спосіб, контрольованої, методом, виробництва, прокатки, багатостадійної

Формула / Реферат:

1. Спосіб виробництва прокату методом багатостадійної контрольованої прокатки, що включає нагрівання безперервнолитої заготовки під прокатку, прокатку на реверсивному стані, яка включає попередню прокатку і остаточну прокатку, і охолодження прокату, який відрізняється тим, що прокат виробляють із сталі такого хімічного складу, мас. %: вуглець 0,03÷0,16 марганець ...

Номер патенту: 53489

Опубліковано: 11.10.2010

Автори: Аулін Віктор Васильович, Бобрицький Віталій Миколайович, Тихий Андрій Анатолійович

МПК: C21D 1/00

Мітки: ендогенератор, псевдозрідженим, шаром

Формула / Реферат:

Ендогенератор з псевдозрідженим шаром, в якому продукти згорання через пальники подаються в термічну камеру, який відрізняється тим, що пальники розташовані під кутами α та β до дна реторти, створюючи вихровий рух та перемішуючи шари продуктів згорання.

Номер патенту: 53364

Опубліковано: 11.10.2010

Автори: Литвинов Дмитро Олегович, Стєпнов Ксенофонт Ксенофонтович, Попов Анатолій Васильович, Омельяненко Микола Іванович, Бойко Володимир Семенович, Шебаніц Едуард Миколайович

МПК: C21D 1/00

Мітки: термообробки, спосіб, швидкісної

Формула / Реферат:

Спосіб швидкісної термообробки, що включає нагрів, охолодження та витримку заготівок, який відрізняється тим, що нагрів заготівок виконують у розплавленій шлаковій ванні, яку підігрівають електричним струмом, який підведено у шлакову ванну через електроди, при цьому охолодження та витримку заготівок виконують у рідкій шлаковій ванні з заданою температурою, а швидкість охолодження заготівок вибирають в залежності від режиму термоо6робки.

Номер патенту: 92075

Опубліковано: 27.09.2010

Автори: Іунг Тьєрі, Кутюрьє Одрі, Аллен Себастьєн, Колен Крістін

МПК: C21D 1/00, C22C 38/02, C22C 38/04 ...

Мітки: пластичності, лист, виготовлення, варіанти, показниками, сталевий, твердості, міцності, високими, спосіб, застосування

Формула / Реферат:

1. Гарячекатаний сталевий лист, який характеризується міцністю на розрив, більшою за 1200 МПа, відношенням ударна міцність/міцність на розрив Re/Rm, меншим за 0,75, і видовженням при розриві, більшим за 10 %, склад сталі містить, мас. %:0,10 £ С £ 0,25 1 £ Mn £ 3 Al ³ 0,015 Si £ 1,985 Mo £ 0,30 Cr £ 1,5 S £ 0,015 P £ 0,1...

Номер патенту: 91788

Опубліковано: 25.08.2010

Автори: Бабаченко Олександр Іванович, Узлов Костянтин Іванович, Книш Андрій Володимирович, Узлов Іван Герасимович, Кузьмичов Вячеслав Михайлович

МПК: C21D 9/34, C21D 1/00

Мітки: обробки, спосіб, залізничних, суцільнокатаних, термічної, коліс

Формула / Реферат:

Спосіб термічної обробки суцільнокатаних залізничних коліс, що включає нагрівання коліс до температури аустенітізації, термічне зміцнення ободу коліс шляхом вертикального переривчастого спрейєрного охолодження, підстужування коліс на спокійному повітрі і їх відпуск протягом 2 год. 20 хв. - 2 год. 40 хв., який відрізняється тим, що колеса нагрівають до температури аустенітізації 900-910 °С, спрейєрне охолодження ободу коліс виконують водою з...

Номер патенту: 90436

Опубліковано: 26.04.2010

Автори: Олерт Йоахім, Більген Крістіан, Шпрок Аугуст, Хенніг Вольфганг

МПК: C21D 8/04, C21D 1/00, C21D 8/02 ...

Мітки: гарячекатаної, стрічка, виготовлення, багатофазною, гарячекатана, структурою, стрічки, спосіб

Формула / Реферат:

1. Спосіб виготовлення гарячекатаної стрічки зі сталі з TRIP-ефектом, як розвиток двофазної сталі, для сталі з багатофазною структурою, якій властиві надвисокі формувальні властивості при високій міцності, яких досягають шляхом регульованого охолоджування із стану після гарячої прокатки, яке здійснюють після останньої прокатної кліті (6'), який відрізняється тим, що виготовлення гарячекатаної стрічки (7) здійснюють в ливарно-прокатній...

Номер патенту: 90378

Опубліковано: 26.04.2010

Автори: Головенко Сергій Іванович, Тюрін Юрій Миколайович, Дуда Ірина Михайлівна

МПК: C21D 1/00

Мітки: термічної, спосіб, обробки, виробів

Формула / Реферат:

1. Спосіб термічної обробки виробів, що включає термоциклічні зміни поверхні металічної деталі, що нагрівається плазмовим шаром, який утворюється між електролітом та поверхнею металічної деталі, шляхом підвищення і зниження електричного потенціалу між виробом й електролітом; який відрізняється тим, що електричний потенціал подають по затоплених струменях електроліту від електрода до виробу, його знижують при випромінюванні від поверхні...

Номер патенту: 90348

Опубліковано: 26.04.2010

Автори: Більген Крістіан, Хеннінг Вольфганг, Шустер Інго

МПК: C21D 1/26, C21D 1/00, C21D 6/00 ...

Мітки: одержання, властивостей, спосіб, бажаної, сталі, гарячекатаної, комбінації, створенням, пристрій, багатофазної

Формула / Реферат:

1. Спосіб одержання гарячекатаної багатофазної сталі з створенням бажаної комбінації її властивостей, багатофазна структура якої містить мінімум 30 % фериту і максимум 50 % мартенситу або бейніту, що одержують в звичайній лінії гарячої прокатки, лиття і прокатки тонких слябів, вузько- і середньоштабових станів або в лінії дротового стана зі стандартним складом і умовами проведення процесу гарячої прокатки і охолоджування, який відрізняється...

Номер патенту: 88841

Опубліковано: 25.11.2009

Автори: Малінов Леонід Соломонович, Малінов Володимир Леонідович

МПК: C21D 1/18, C21D 1/02, C21D 1/00 ...

Мітки: зміцнення, маловуглецевої, спосіб, марганцевої, сталі

Формула / Реферат:

1. Спосіб зміцнення маловуглецевої марганцевої сталі, що включає спочатку загартування з аустенітної області, а потім загартування з міжкритичного інтервалу температур (МКІТ) з витримкою в ньому 1-2 год., який відрізняється тим, що додатково проводять холодну пластичну деформацію (ХПД) або до загартування з МКІТ, або після нього, або і до, і після нього.2. Спосіб за п. 1, який відрізняється тим, що при ХПД після загартуванням із МКІТ...

Номер патенту: 88583

Опубліковано: 26.10.2009

Автори: Дементьєва Жанна Андріївна, Книш Андрій Володимирович, Узлов Олег Володимирович, Узлов Іван Герасимович, Пучиков Олександр Володимирович, Нефедьєва Олена Євгенівна, Большаков Володимир Іванович

МПК: C21D 1/02, C21D 1/00, C21D 1/78 ...

Мітки: спосіб, фасонного, прокату, виробництва, крупносортового

Формула / Реферат:

Спосіб виробництва крупносортового фасонного прокату, що включає прискорене охолодження від температури кінця прокатки до заданої середньомасової температури профілю прокату й наступне охолодження на повітрі, який відрізняється тим, що охолодження профілю прокату здійснюють шляхом прискореного охолодження стінки профілю прокату із надкритичною швидкістю до середньомасової температури 550-450 °С при охолодженні полиць профілю прокату із тією ж...

Номер патенту: 88564

Опубліковано: 26.10.2009

Автори: ТРИГУБ Микола Петрович, Березос Володимир Олександрович, Жук Геннадій Віліорович

МПК: B23K 9/00, B22D 27/04, B23K 15/00 ...

Мітки: великого, поверхні, електронно-променевого, оплавлення, зливка, діаметра, спосіб, циліндричного

Формула / Реферат:

Спосіб електронно-променевого оплавлення поверхні циліндричного зливка великого діаметра, що включає нагрівання електронними променями поверхні зливка, формування ванни рідкого металу уздовж його твірної і обертання зливка навколо його горизонтальної вісі, який відрізняється тим, що попередньо нагрівають поверхню зливка розфокусованими скануючими електронними променями до температури 600-800 °С при його обертанні.

Номер патенту: 87249

Опубліковано: 25.06.2009

Автори: Дуда Ірина Михайлівна, Тюрін Юрій Миколайович, Головенко Сергій Іванович

МПК: C25F 7/00, C21D 1/00, C21D 1/34 ...

Мітки: нагрівання, прокату, пристрій

Формула / Реферат:

1. Пристрій для нагрівання прокату, що включає вузли для поздовжнього переміщення, змотування й намотки прокату в рулони та дискретну камеру-реактор з анодами, який відрізняється тим, що пристрій додатково містить дві та більше дискретних камер-реакторів з анодами, які ізольовані одна від одної і підключені до індивідуальних джерел електричного струму так, щоб аноди в камері-реакторі, яка розташована на виході прокату з пристрою, включені в...

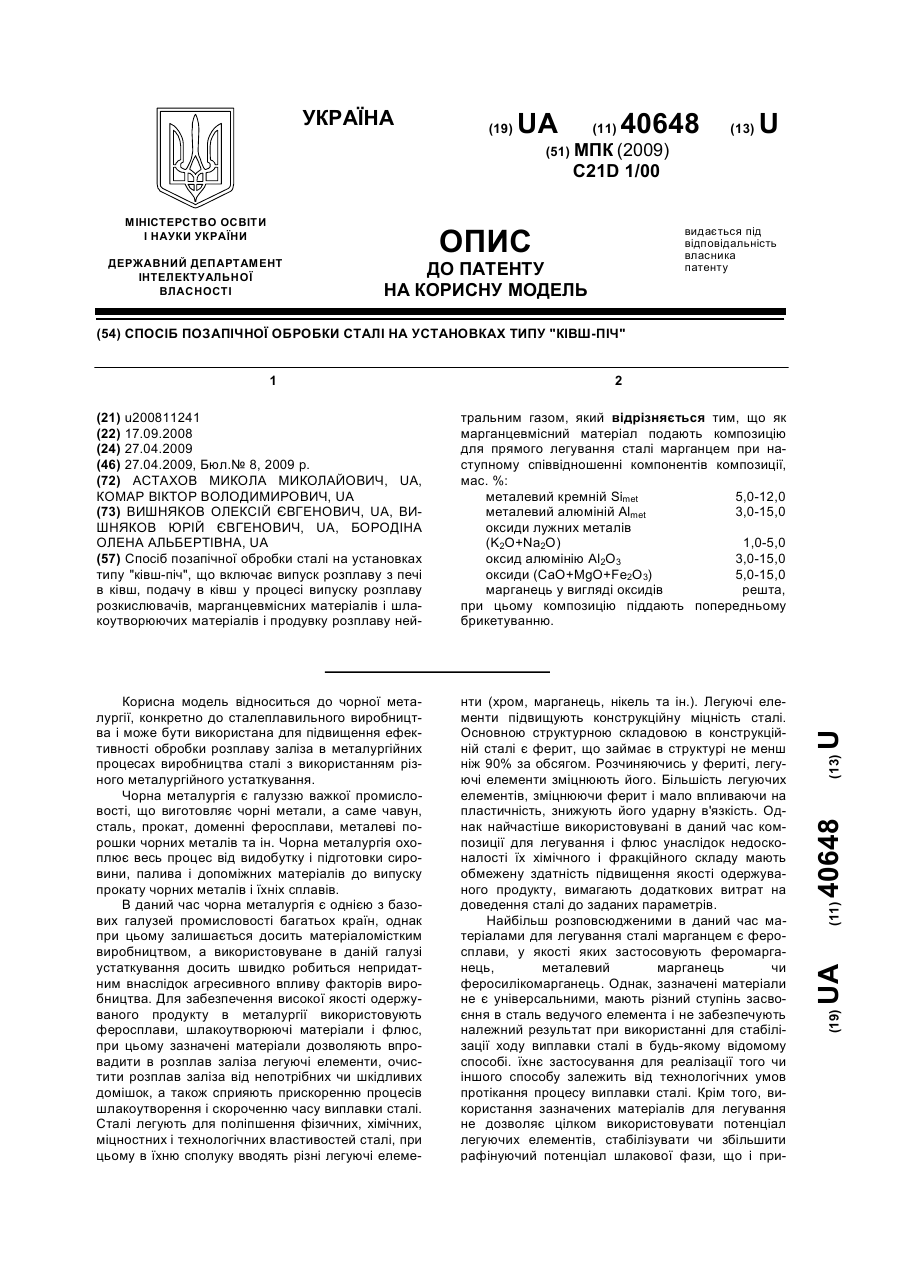

Номер патенту: 40648

Опубліковано: 27.04.2009

Автори: Комар Віктор Володимирович, Астахов Микола Миколайович

МПК: C21D 1/00

Мітки: ківш-піч, типу, сталі, обробки, спосіб, позапічної, установках

Формула / Реферат:

Спосіб позапічної обробки сталі на установках типу "ківш-піч", що включає випуск розплаву з печі в ківш, подачу в ківш у процесі випуску розплаву розкислювачів, марганцевмісних матеріалів і шлакоутворюючих матеріалів і продувку розплаву нейтральним газом, який відрізняється тим, що як марганцевмісний матеріал подають композицію для прямого легування сталі марганцем при наступному співвідношенні компонентів композиції, мас. %: ...

Номер патенту: 85143

Опубліковано: 25.12.2008

Автори: Нєфєдьєв Олександр Сергійович, Мосьпан Вячеслав Вікторович, Гончаров Микола Васильович, Антонов Юрій Григорович

МПК: C21D 1/34, C21D 1/00, C21D 11/00 ...

Мітки: нагрівання, спосіб, печі, методичній, заготівок

Формула / Реферат:

Спосіб нагрівання заготівок у методичній печі, за яким здійснюють регулювання пальниками температури нагрівання торцевих граней заготівок, який відрізняється тим, що інтенсивність нагрівання торцевих граней заготівок регулюють спалюванням палива в розміщених над ними пальниках з коефіцієнтом витрати повітря в них 0,75-0,9, при загальному коефіцієнті витрати повітря на піч, більшому за 1,0.

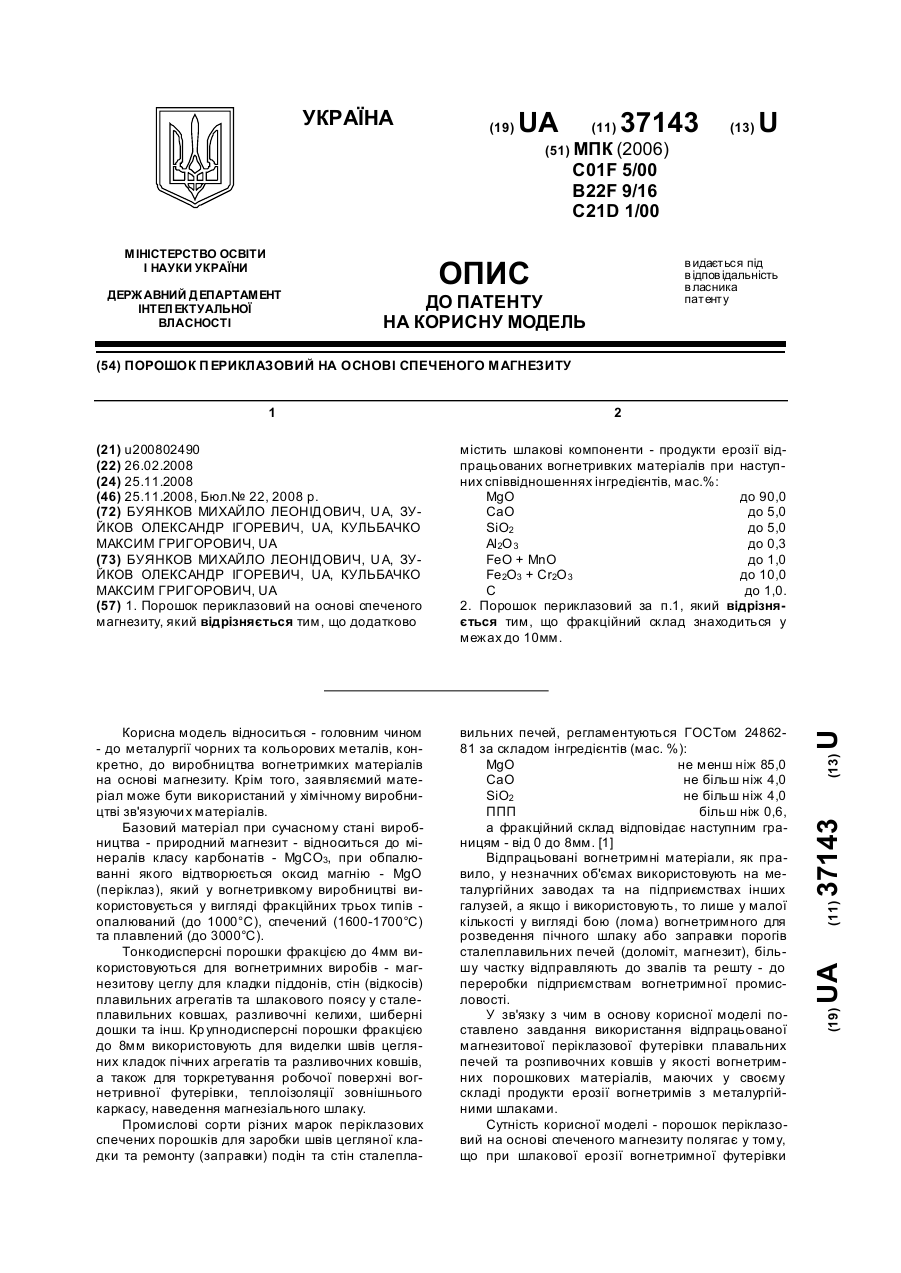

Номер патенту: 37143

Опубліковано: 25.11.2008

Автори: Буянков Михайло Леонідович, Кульбачко Максим Григорович, Зуйков Олександр Ігоревич

МПК: C21D 1/00, B22F 9/16, C01F 5/00 ...

Мітки: порошок, спеченого, магнезиту, периклазовий, основі

Формула / Реферат:

1. Порошок периклазовий на основі спеченого магнезиту, який відрізняється тим, що додатково містить шлакові компоненти - продукти ерозії відпрацьованих вогнетривких матеріалів при наступних співвідношеннях інгредієнтів, мас. %: MgO до 90,0 СаО до 5,0 SіО2 до 5,0 Аl2О3 до 0,3 FeO + MnO ...

Номер патенту: 36979

Опубліковано: 10.11.2008

Автори: Смоквина Володимир Віталійович, Бровченко Анатолій Михайлович, Лавріненко Валерій Іванович

МПК: C21D 1/00

Мітки: технологічних, середовищ, мастильно-охолоджуючих, активації, полем, магнітним, пристрій

Формула / Реферат:

Пристрій для активації магнітним полем мастильно-охолоджуючих технологічних середовищ, що містить кільцеві магніти зі сплаву ЮНДК24, який відрізняється тим, що він містить стержневі магніти зі сплаву НІОМАКС, які розташовані концентрично у верхній і нижній частині пристрою, та додатково пристрій обладнаний каналом у вигляді спіралі Архімеда.

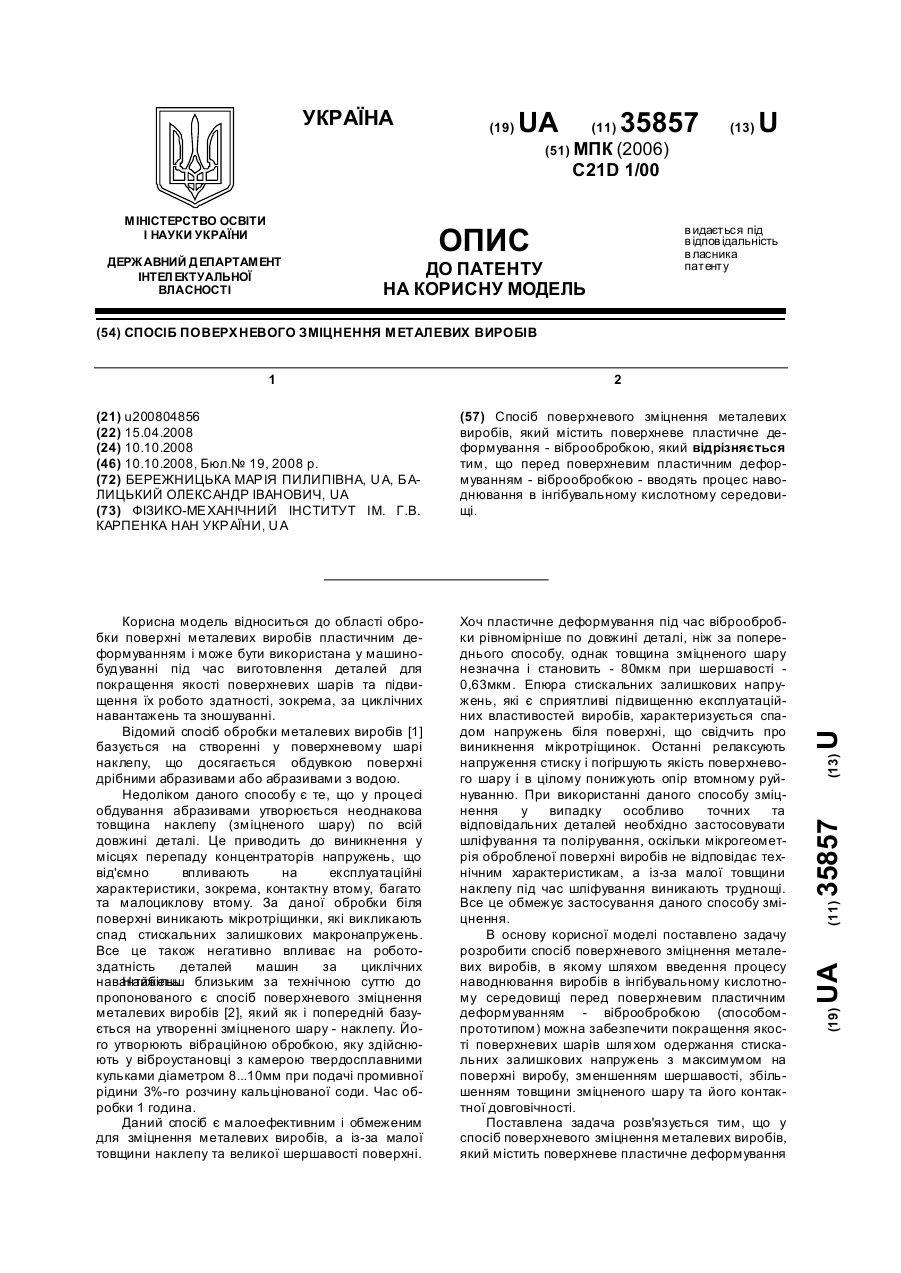

Номер патенту: 35857

Опубліковано: 10.10.2008

Автори: Балицький Олександр Іванович, Бережницька Марія Пилипівна

МПК: C21D 1/00

Мітки: металевих, поверхневого, спосіб, виробів, зміцнення

Формула / Реферат:

Спосіб поверхневого зміцнення металевих виробів, який містить поверхневе пластичне деформування - віброобробкою, який відрізняється тим, що перед поверхневим пластичним деформуванням - віброобробкою - вводять процес наводнювання в інгібувальному кислотному середовищі.

Номер патенту: 32137

Опубліковано: 12.05.2008

Автори: Абраменков Юрій Якович, Сисоєва Тетяна Євгеніївна

МПК: F23C 9/00, C21D 1/00, F27D 17/00 ...

Мітки: піч, швидкісного, секційна, нагріву

Формула / Реферат:

Секційна піч швидкісного нагріву, що містить систему утилізації теплоти і загальні димоходи кожної зони, яка відрізняється тим, що в системі утилізації теплоти використані регенеративні теплообмінники в кількості не менше трьох, причому не менше двох - для нагріву вогнетривкої насадки продуктами згоряння та не менше одного - для її охолодження повітрям.

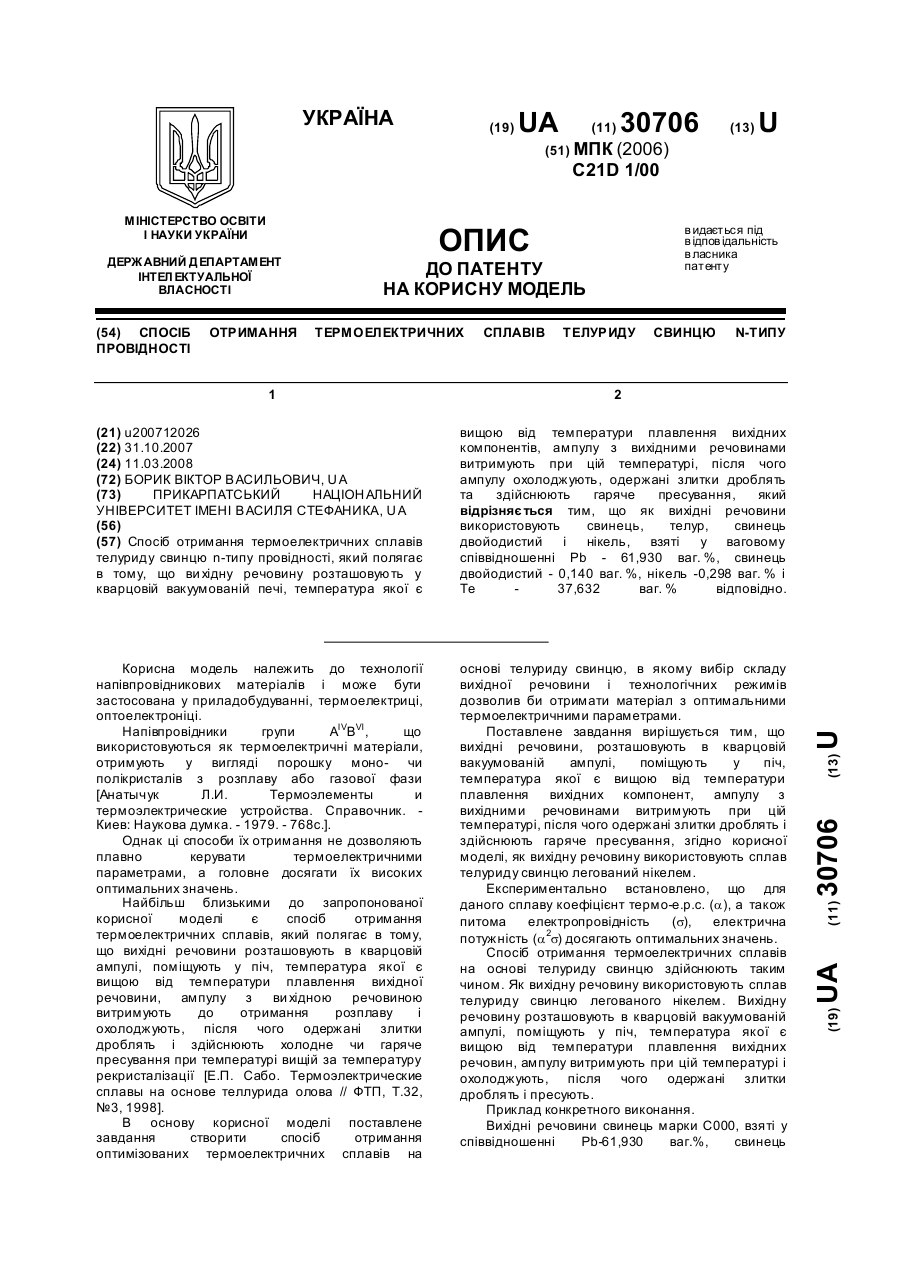

Номер патенту: 30706

Опубліковано: 11.03.2008

Автор: Борик Віктор Васильович

МПК: C21D 1/00

Мітки: телуриду, свинцю, провідності, отримання, сплавів, термоелектричних, n-типу, спосіб

Формула / Реферат:

Спосіб отримання термоелектричних сплавів телуриду свинцю n-типу провідності, який полягає в тому, що вихідну речовину розташовують у кварцовій вакуумованій печі, температура якої є вищою від температури плавлення вихідних компонентів, ампулу з вихідними речовинами витримують при цій температурі, після чого ампулу охолоджують, одержані злитки дроблять та здійснюють гаряче пресування, який відрізняється тим, що як вихідні речовини...

Номер патенту: 81748

Опубліковано: 11.02.2008

Автори: Геріберт Лохнер, Петер Ебнер

МПК: C21D 9/54, F27B 11/00, C21D 1/00 ...

Мітки: зокрема, мотків, відпалювальна, піч, дроту, сталевої, ковпакова, стрічки

Формула / Реферат:

1. Ковпакова відпалювальна піч, зокрема для мотків сталевої стрічки або дроту, яка містить відпалювальний стенд (1) для розміщення відпалюваного металевого матеріалу (7), герметично встановлений захисний ковпак (8), розташований у відпалювальному стенді (1) відцентровий вентилятор (2), який містить крильчатку (3) і оточуючий її напрямний апарат (5) для циркуляції захисного газу у захисному ковпаку (8), теплообмінник (11) для охолодження...

Номер патенту: 80885

Опубліковано: 12.11.2007

Автор: Сонкін Олександр Леонідович

МПК: A47J 27/00, C21D 1/00, A47J 37/00 ...

Мітки: спосіб, чавунного, виготовлення, посуду

Формула / Реферат:

Спосіб виготовлення чавунного посуду, що включає лиття сірого чавуну в ливарну форму для отримання чашоподібного виливка, послідовне видалення ливників, задирок, обдиркання, шліфування, піскоструминну обробку виливка і формування на виливку захисного покриття з оксиду заліза Fе3O4 шляхом його нагріву і занурення в масло, який відрізняється тим, що при формуванні на виливку захисного покриття з оксиду заліза Fе3O4 його нагрів ведуть до...

Номер патенту: 26092

Опубліковано: 10.09.2007

Автори: Іванова Теттяна Миколаївна, Осмоловська Валентина Вікторовна, Свєжинцев Євген Леонідович

МПК: C22B 1/00, C21D 1/00

Мітки: вуглецю, вторинного, рівнем, підвищеним, алюмінію, розкислення, сталі, сплав

Формула / Реферат:

1. Сплав вторинного алюмінію для розкислення сталі з підвищеним рівнем вуглецю, що містить основні компоненти: залізо, алюміній, вуглець і легуючі елементи, а також кольорові метали і домішки із шихтових матеріалів, який відрізняється тим, що основні компоненти при заданому вмісті (мас. %) інгредієнтів: алюміній 15-60 вуглець 1,0-8,0 залізо ...

Номер патенту: 25883

Опубліковано: 27.08.2007

Автори: Лізунов Сергій Миколайович, Бобрицький Віталій Миколайович, Лисенко Сергій Володимирович, Жулай Олександр Юрійович, Аулін Віктор Васильович

МПК: C21D 1/00

Мітки: термічної, спосіб, обробки

Формула / Реферат:

Спосіб термічної обробки виробів типу валів із сталі і чавуну, що включає його механічне перешліфування на ремонтний розмір з наступним загартуванням поверхні променем лазера у вигляді почергових загартованих та незагартованих доріжок із заданими мінімальною глибиною зміцнення і шириною загартованої доріжки, які виконуються у вигляді замкнених кілець по твірній вала, який відрізняється тим, що загартування проводять в режимах без оплавлення...

Номер патенту: 23730

Опубліковано: 11.06.2007

Автори: Волошин Олексій Іванович, Кисельов Олександр Григорович, Василенко Микола Іванович, Солошенко Сергій Миколайович

МПК: C21D 1/00

Мітки: шламу, окалини, пристрій, гартівного, масляного, середовища, видалення

Формула / Реферат:

Пристрій для видалення шламу й окалини з гартівного масляного середовища, що містить гартівний бак і встановлений в ньому шламозбірник, що являє собою контейнер, бічна поверхня якого оснащена штангами, жорстко закріпленими до неї своїми кінцями, який відрізняється тим, що на кожній із штанг встановлені месдози, сполучені з сигнальним блоком, а на вільних кінцях штанг - вушка, що обперті на відкритий торець згаданого контейнера, при цьому...

Номер патенту: 78175

Опубліковано: 15.02.2007

Автори: Гончаров Микола Васильович, Остапенко Арнольд Леонтійович, Курочкін Олександр Федорович, Романенко Володимир Ілліч, Бабенко Михайло Антонович, Гаркавенко Сергій Вікторович, Шеремет Володимир Олександрович, Кекух Анатолій Володимирович, Сокуренко Анатолій Валентинович

МПК: C21D 11/00, C21D 1/34, C21D 1/00 ...

Мітки: опалювання, печі, нагрівальної, спосіб

Формула / Реферат:

Спосіб опалювання нагрівальної печі шляхом спалювання суміші доменного, коксового і природного газів, регулювання складу суміші зміною співвідношення витрати окремих компонентів, який відрізняється тим, що склад газової суміші і її питому теплоту згоряння встановлюють у залежності від продуктивності печі відповідно до співвідношенняQcм.п. = a Qсм.н.(Пп. /Пн.),де Qcм.п. - поточне значення питомої теплоти згоряння газової суміші...

Номер патенту: 19470

Опубліковано: 15.12.2006

Автори: Іванов Сергій Михайлович, Коваленко Олександр Генадієвич, Паренчук Ігор Валерійович, Коцур Сергій Дмитрович, Бєлов Борис Федорович, Троцан Анатолій Іванович, Шишко Сергій Олегович, Товкун Валерій Іванович

МПК: C21D 1/00

Мітки: позапічної, обробки, сталі, спосіб

Формула / Реферат:

1. Спосіб позапічної обробки сталі, що включає у собі попередню обробку металу рідким шлаком у сталерозливному ковші, присаджування розкислюючих, легуючих та шлакоутворюючих матеріалів та подальшу обробку плавки на установці "ківш-піч" (УКП), який відрізняється тим, що для попередньої обробки металу у сталерозливному ковші повторно використовується рідкий кінцевий шлак позапічної обробки сталі на УКП.2. Спосіб за п. 1, який...

Номер патенту: 13512

Опубліковано: 17.04.2006

Автори: Шмідова Єва, Зборіл Йозеф

МПК: C21D 1/00

Мітки: сталь, глухого, залізничних, пересічення, хрестовин, трамвайних, стрілкових

Формула / Реферат:

1. Сталь для виробництва залізничних і трамвайних стрілкових хрестовин глухого пересічення, яка відрізняється тим, що вміст заліза із ваговий відсоток вуглецю становить від 0,15 до 0,20 %, марганцю - від 1,00 до 1,80 %, кремнію - від 1,00 до 1,60 %, хрому - від 1,50 до 2,50 %, нікелю - від 2,50 до 3,50 %, молібдену - від 0,40 до 0,70 % і бору - від 0,0025 до 0,0050 %.2. Сталь для виробництва...

Номер патенту: 6414

Опубліковано: 16.05.2005

Автор: Малінов Леонід Соломонович

МПК: C21D 1/00

Мітки: термообробки, засіб

Формула / Реферат:

1. Засіб термообробки, що включає нагрів до утворення аустеніту, витримку, попереднє охолодження, що виключає перлітне перетворення, наступне охолодження на повітрі, який відрізняється тим, що попереднє охолодження проводять у воді до температури початку утворення структури бейніту і витримують в інтервалі бейнітного перетворення.2. Засіб за п. 1, який відрізняється тим, що нагрів до утворення аустеніту проводять в міжкритичному...

Номер патенту: 4324

Опубліковано: 17.01.2005

Автори: Малов Юрій Миколайович, Ліненко-Мельников Юрій Петрович, Алєксєєнко Валерій Федорович

МПК: C21D 1/00

Мітки: загартування, ванна, електрична, ізотермічного, тигельна

Формула / Реферат:

1. Електрична тигельна ванна для ізотермічного загартування, що містить корпус з вогнетривкою кладкою, нагрівальні елементи, металевий тигель і пристрій для перемішування гартівного середовища, яка відрізняється тим, що ванна обладнана змонтованими на нерухомій частині, кінематично зв'язаної з приводом хитання, поворотною штангою із штовхачами і принаймні одним пристроєм, що складається з зрівноваженого двопозиційного важеля з розташованим на...

Номер патенту: 65978

Опубліковано: 15.04.2004

Автор: Малінов Леонід Соломонович

МПК: C21D 1/00

Мітки: термообробки, марганцевистих, спосіб, сталей, високовуглецевих, аустенітових

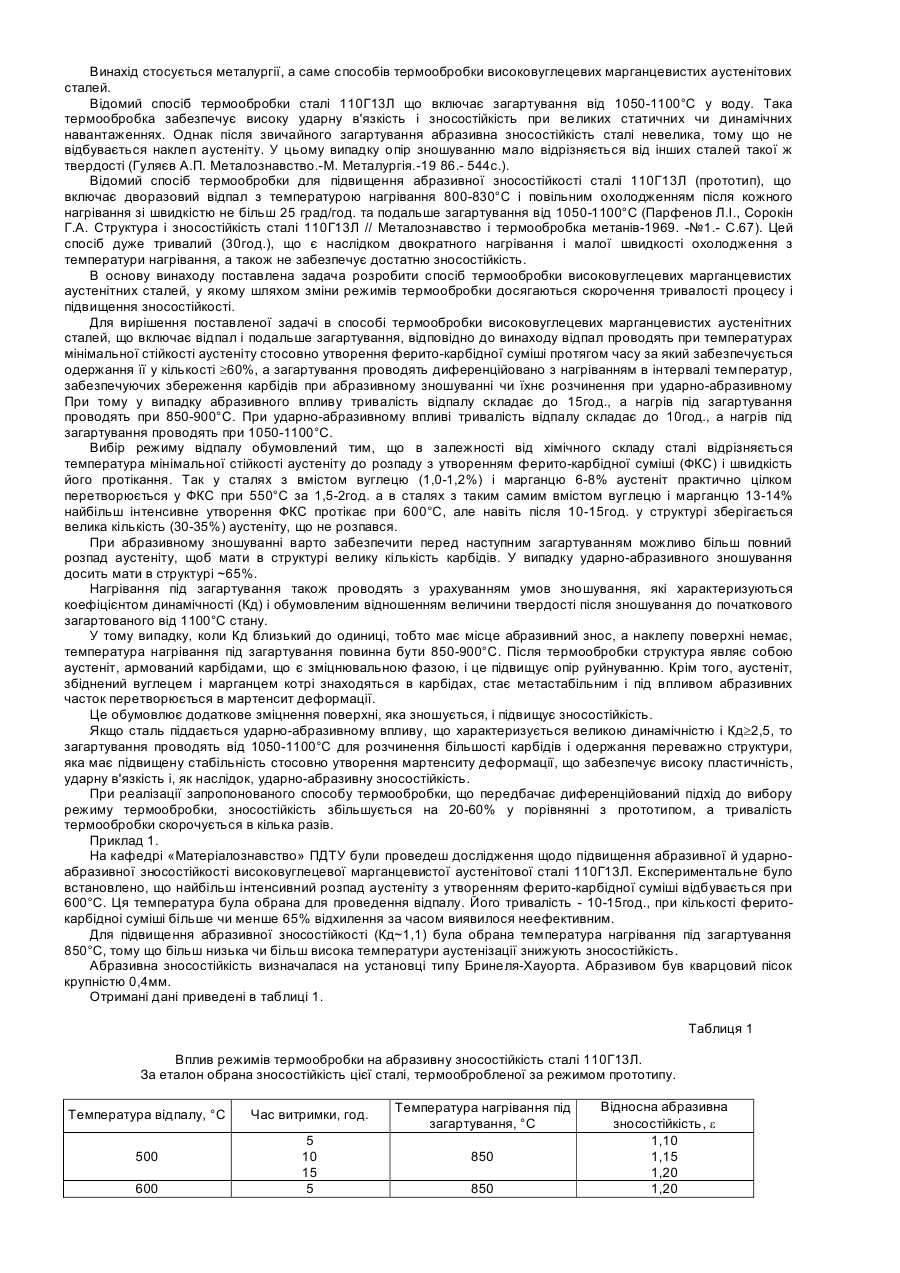

Формула / Реферат:

1. Спосіб термообробки високовуглецевих марганцевистих аустенітових сталей, що включає відпал і подальше загартування, який відрізняється тим, що відпал проводять при температурах мінімальної стійкості аустеніту стосовно утворення феритокарбідної суміші протягом часу, за який забезпечується одержання її у кількості не менше 60%, а загартування проводять диференційовано з нагріванням в інтервалі температур, забезпечуючих збереження карбідів...

Номер патенту: 46568

Опубліковано: 15.12.2003

Автори: Отто Костянтин Валентинович, Борщов Олексій Вікторович, Трухін Микола Олексійович, Туник Олег Анатолійович

МПК: C23C 8/10, C21D 1/00, C23F 11/00 ...

Мітки: металевих, виробів, оброблення, спосіб

Формула / Реферат:

Спосіб оброблення металевих виробів, що включає механічне оброблення, термічне оброблення й промаслювання, який відрізняється тим, що поверхню виробів механічно оброблюють до одержання шорсткості з висотою нерівностей  мкм, а промаслювання проводять безпосередньо після нагрівання до температури °С протягом...
